該系列浮球液位開關適用于對各種容器內液體的液位控制，當液位到達上、下切換位置，控制開關觸發出通斷開關式信號。液位開關不適用于對不銹鋼材質有較強腐蝕作用以及具有導磁性的介質。

技術指標
  觸點容量：AC220V 1A，DC100V 2A
  介質溫度：<130℃
  工作壓力：1MPa、4MPa（無特殊注明時供1MPa）
  出線口連接螺紋：M20×1.5內螺紋
型號說明

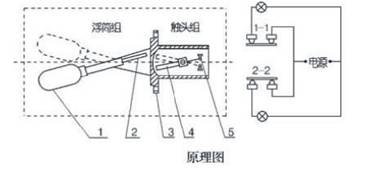

結構原理

    控制器由浮筒組與觸頭組二大部分組成。當被測液位升高或降低時，浮筒（1）隨之升降，使用其端部的磁鋼（2）上下擺動，通過磁力排斥安裝在外殼（3）內相同磁極的磁鋼（4）上下擺動。其另一端的觸頭（5）便在靜觸壯舉1—1，及2—2間連通或斷開，隨即在電路中的信號裝置發出光或聲的信號，或啟閉電動泵供液或收液。
    由不銹鋼制成的浮筒及部件，因此具有較好的耐腐蝕性，控制器的浮筒動作部分與觸點組是隔離的，因此避免了一般液位繼電，容易滲漏的缺陷。

安裝注意事項

  1、安裝時注意螺栓孔方位，用戶自配凹面法蘭。
  2、接線應采用外徑10mm五芯橡皮電纜，所有接線端子應連接可靠，出線螺帽，要妥善壓緊，以防引線松脫。
  3、操作時應嚴格遵守電氣設備使用規程，確保安全。
  4、被測介質液面的波動頻率不能太大，和不應含有導磁雜質。
  5、觸點容量均為阻性負載，如用非阻性負載，要用中間繼電器轉換。

訂貨須知

  1、應注明液位開關的規格型號。
  2、需注明工作壓力、介質溫度。
  3、安裝法蘭可根據用戶要求制作。
  4、需配件或設備上的法蘭請注明。
